應用范圍

    適用于額定電壓3KV-10KV的大、中型籠型交流異步電動機或異步起動的同步電動機的軟起動、軟停機和保護。尤其是電網容量不足的工礦企業,采用該裝置更能顯示出他的可預測、可調整和可控制的優越性。改起動器廣泛用于高壓籠型電機啟動器,高壓籠型電機啟動器制作,高壓籠型電機啟動器廠家,建材、冶金、石油、制藥、水利、電力、化工等行業的風機、水泵、壓縮機的起動。

工作原理
    在電機定子回路中串入起分壓和限流作用的特種液態電阻,隨著電動機的起動,液態電阻阻值成無極平滑減小、從而達到電動機平滑軟啟動的目的。起動結束后,液阻被自動切除,電機投入正常運行。起動過程對電網及機械設備無沖擊干擾、無諧波污染。

主要性能特點

◆起動電流小,為電機額定電流的1.5-35倍;

◆起動時間、液態電阻阻值等參數可根據現場工況隨機調整;

◆可連續起動5
起動性能優于串電抗起動及熱變電阻起動

◆采用PLC控制,可靠性高,能與工業計算機系統聯網,實現遠程通訊和計算機集中控制
◆電動機起動電流可預置,以滿足不同
負載的起動要求;

◆起動過程平滑,對電動機、電網以及機械傳動系統無沖擊
具備完善的報警提示功能和電機保護功能,安全可靠

執行標準

◆高壓開關設備和控制設備標準公用技術要求:GB/T11022-1999EC60694:1996
◆3-35KV交流金屬封閉開關設備:GB3906-1991:EC298-1990
◆高壓交流電動機液態軟起動裝置:Q/RQK2-2002

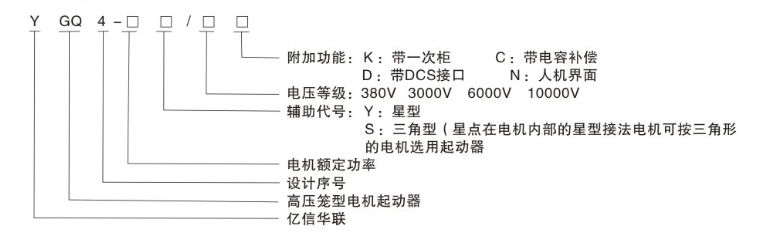

型號說明

主要技術參數

◆額定電壓(K∨):3.6,7.2,12

◆一分鐘工頻耐受電(KV):10/1820/2328/32(相對地）

◆12,15,18(同隊間)

◆起動電流(A):q:1.5-3.5

◆起動時間(S):10-60-120(現場可調)

◆電液正常工作溫度(C):0-70

◆連續起動次數:5-7次

◆防護等級:IP2X、|P4X、|P5X

使用環境條件

◆環境溫度:最高氣溫正40℃,氣溫0℃;相對濕度;日平均不大于95%,月平均不大于90%;
◆海拔高度:不超過1000M;

◆地面傾斜度:不大于五度

◆安裝地點無火災,爆炸物品,化學腐蝕及劇烈運動
注:如有特殊使用條件,請在訂貨時與我公司聲明和協商。

訂貨須知

◆電動機型號、額定功率、額定電壓、額定電流、定子接法(Y、Δ),Y型接法時星點可否打開;
◆海拔高度大于1000米,高寒地區(-25℃)、沿海鹽霧地區的客戶訂貨時應在合同中注明;
◆高壓軟起動裝置與高壓星點短接柜或高壓起動副柜的進出線方式;

◆設備表面顏色。

◆參考以下方案圖選擇起動方案。

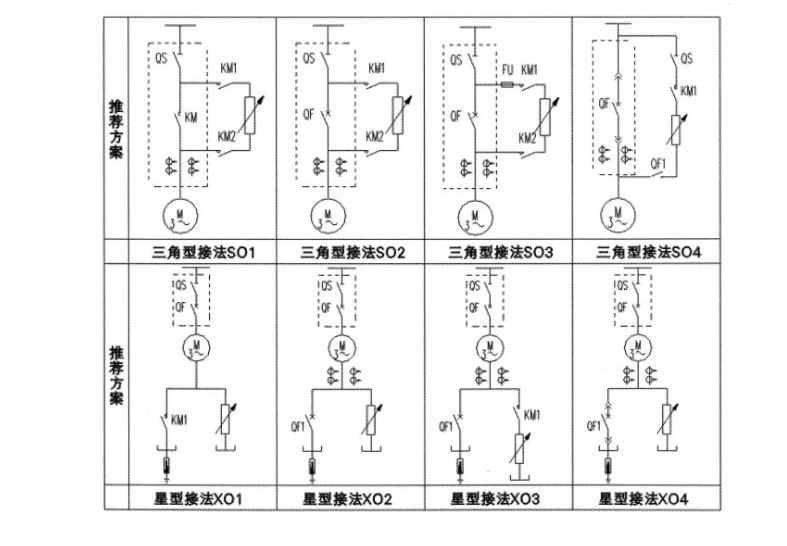

一次方案圖
